Konfigurasi VLAN Trunk pada Cisco Packet Tracer

Perkenalkan nama saya Dafidz Ai, Kelas 10 TJKT 4, No 10. Akan memberikan tutorial untuk mengconfigurasi Vlan. VLAN trunk adalah koneksi yang dipakai untuk menghubungkan beberapa perangkat jaringan yang terpisah dalam satu VLAN. Vlan truk memiliki fungsi membagi blok jaringan agar dapat berkomunikasi. Configurasi kali ini akan menggunakan Software Cisco Packet Tracer.

Berikut contoh switch jaringan yang akan digunakan pada percobaan kali ini:

Berikut topologi jaringan yang akan digunakan pada percobaan kali ini:

Terdapat 2 VLAN Trunk yang akan digunakan yaitu:

1. VLAN 10

2. VLAN 20

Konfigurasi pada Switch0

Switch>enable

Switch#configure terminal

Switch(config)#vlan 10

Switch(config-vlan)#name kiri

Switch(config-vlan)#exit

Switch(config)#vlan 20

Switch(config-vlan)#name kanan

Switch(config-vlan)#exit

Switch(config)#interface range fa0/1-fa0/4

Switch(config-if-range)#switchport mode access

Switch(config-if-range)#switchport access vlan 10

Switch(config-if-range)#exit

Switch(config)#interface range fa0/5-fa0/8

Switch(config-if-range)#switchport mode access

Switch(config-if-range)#switchport access vlan 20

Switch(config-if-range)#exit

Switch(config)#interface fa0/24

Switch(config-if)#switchport mode trunk

Switch(config-if)#exit

Hasil Konfigurasi:

Dari hasil konfigurasi di atas dapat kita cermati bersama bahwa

- VLAN 10 dialokasikan untuk Port Fa0/1 hingga Fa0/4

- VLAN 20 dialokasikan untuk Port Fa0/5 hingga Fa0/8

- Port Fa0/24 hilang karena dialokasikan untuk Vlan Trunk

Sehingga tampilan hasil konfigurasi sebagai berikut

Melakukan konfigurasi ke 2:

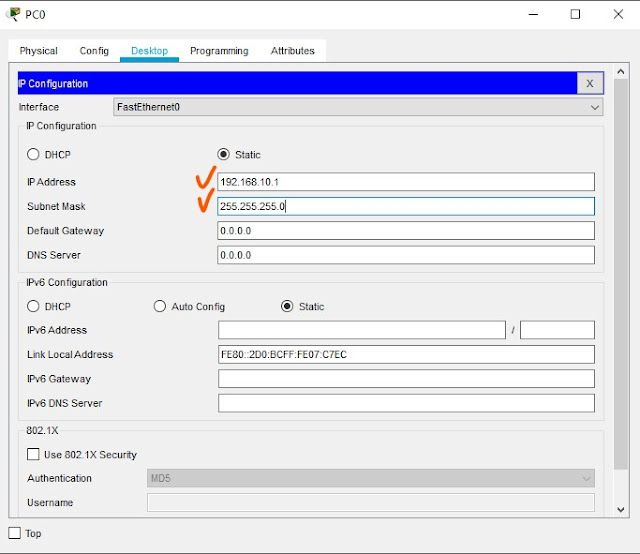

Masukkan alamat IP Addres sesuai pada tabel di atas pada PC0 hingga PC3

Kemudian melakukan uji koneksi untuk PC0 menuju PC2 dan menuju PC1

Berikut tampilan hasil pengujian

Demikianlah cara konfigurasi VLAN trunk pada Cisco Packet Tracer. Penting untuk diingat bahwa konfigurasi VLAN trunk harus dilakukan dengan hati-hati dan teliti, sehingga dapat berfungsi dengan baik dan menghindari masalah jaringan yang tidak diinginkan.

Sekian tutorial dari saya jika ada kurangnya mohon maaf.
