Perkenalkan nama saya Dafidz Ai, Kelas XTJKT4, No Absen 10 akan membagikan sebuah tutorial untuk konfigurasi VLAN.

          VLAN adalah Virtual Local Area Network yang dapat menghubungkan beberapa perangkat dan mesin dalam satu jaringan, tanpa harus menempatkan perangkat di lokasi geografis yang sama.

          VLAN melakukan pengelompokan satu atau lebih LAN untuk berkomunikasi satu sama lain dan berbagi dalam broadcast domain.

Pembagian vlan ini dilakukan berdasarkan port yang digunakan yaitu Pada FastEthernet0/1 hingga FastEthernet0/4 dialokasikan untuk vlan 10.

Pada FastEthernet0/5 hingga FastEthernet0/8 dialokasikan untuk vlan 20.

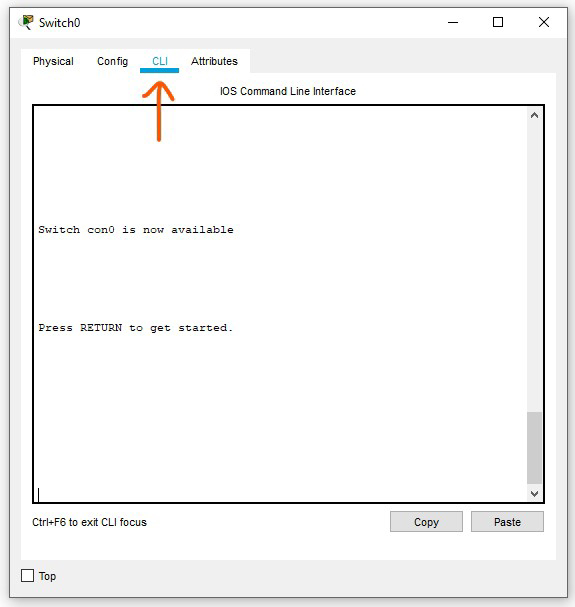

Kongifurasi dilakukan pada switch dengan membukan tab menu CLI pada switch.

Pertama kita akan masuk pada mode user dengan menakan tombol enter, tanda aktif pada prompt adalah.

Switch>

Kemudian masuk mode previllage dengan mengetikkan enable pada mode user, sehingga prompt menjadi.

Switch#

Untuk konfigurasi utama switch harus dilakukan pada mode global, yaitu dengan mengetikkan config terminal pada mode previllage, sehingga prompt menjadi Switch(config)#.

Setelah masuk pada mode global kemudian lakukan konfigurasi pada switch tersebut:

Switch(config)#vlan 10

Switch(config-vlan)#name Kiri

Switch(config-vlan)#exit

Switch(config)#vlan 20

Switch(config-vlan)#name Kanan

Switch(config-vlan)#exit

Switch(config)#

Kemudian langkah untuk membagi port yang akan digunakan untuk vlan dengan cara

Sqitch(config)#interface range fa0/1-fa0/4

Switch(config-if-range)# switchport mode access Switch(config-if-range)# switchport access vlan 10

Switch(config-if-range)#exit

Switch(config)#interface range fa0/5-fa0/8

Switch(config-if-range)# switchport mode access

Switch(config-if-range)# switchport access vlan 20

Switch(config-if-range)#exit

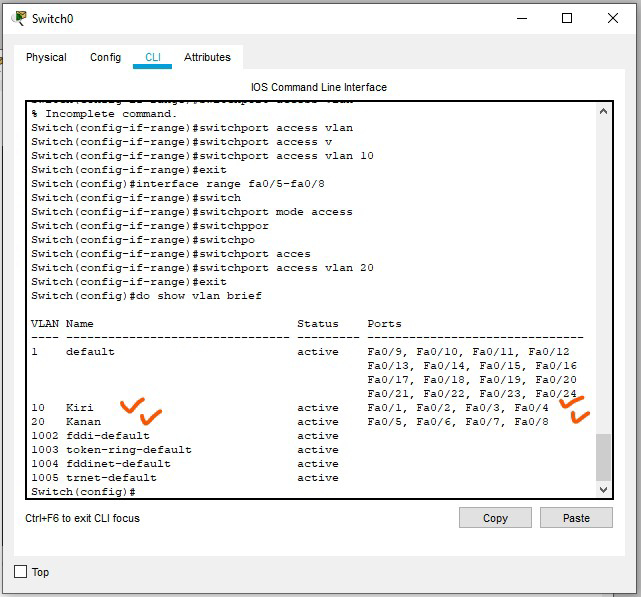

Untuk menampilkan hasil konfigurasi pembagian vlan dapat dilakukan pada mode global maupun mode previllage, dengan mengetikkan show vlan brief (pada mode previllage) atau dengan mengetikkan do show vlan brief (pada mode global).

Sekian tutorial configurasi VLAN ID pada Cisco Packet Tracer.
